Rotatory hydrauliczne Baltrotors o nośności 6 – 10 ton
Są bardzo popularną linią produktów spółki Baltrotors. Rotatory hydrauliczne znajdujące się w tej kategorii należą do „większych” typów rotatorów. Ich praktyczne zastosowanie jest bardzo szerokie: hydrauliczne ramiona/żurawie montowane na dużych i średnich przyczepach transportowych do ciągników, traktory transportowe („klasyczne”), hydrauliczne dźwigi manipulacyjne do pracy z odpadami, złomem i odpadami metalowymi, bioodpadami, koparki i maszyny budowlane – np. w połączeniu z wiertarkami, ładowarkami materiałów sypkich itp. Można je podzielić na 2 podstawowe grupy w zależności od rodzaju montażu (typ mocowania do hydraulicznego ramienia/żurawia oraz sposób zaczepienia / mocowania akcesoriów roboczych (chwytaków do kłód, chwytaków polipowych, łopat itd.)
1) Rotatory wałowe – akcesoria robocze mocuje się do rotatora poprzez nasuwanie na wał (dolna część) i blokowanie za pomocą sworznia. Górne połączenie rotatora z konstrukcją ramienia hydraulicznego (lub części łączącej) zapewnione jest za pomocą tulei i sworznia lub przez stałe połączenie z konstrukcją ramienia.
Do tej grupy należą następujące rotatory:
GR60X, GR60DBX, GR60/69X, GR60/69DBX, GR60/78X, GR60/78DBX,
GR110-1DBX, GR60, GR110-2DB, GR110-1DB, GR60/78, GR60/69, GR60DB, GR60/78DB
2) Rotatory kołnierzowe – akcesoria robocze mocuje się do rotatora za pomocą kołnierza – „na śrubach” (dolna część). Górne połączenie rotatora z konstrukcją ramienia hydraulicznego (lub części łączącej) zapewnione jest za pomocą tulei i sworznia lub przez stałe połączenie z konstrukcją ramienia.

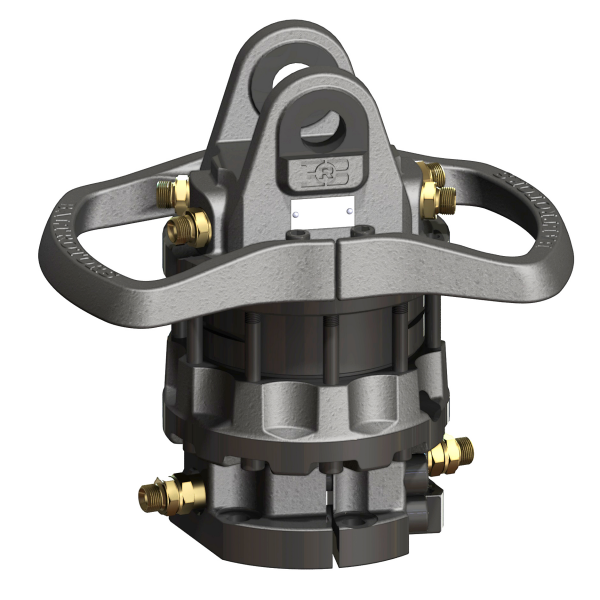

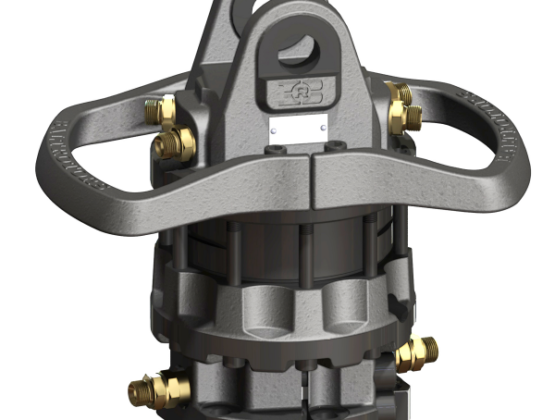

Do tej grupy należą następujące rotatory: GR603X, GR603DBX, GR623X, GR603, GR105DB, GR104DB, GR623, GR603-2DB, GR603-2, GR603DB
Rotatory i chwytaki – Informacje
Maks. statyczne obciążenie osiowe = „jak duże obciążenie może wisieć na rotatorze” (10 kN = około 1 000 kg)
Maks. obciążenie osiowe dynamiczne = „jak duży ładunek może obracać rotator”
(5 kN = około 500 kg)
Rotatory stosowane są w maszynach przemysłowych, które wymagają nieograniczonego obrotu pracujących żurawi mechanicznych (ramion hydraulicznych). Ze względu na swoją konstrukcję rotatory umożliwiają płynną dostawę oleju hydraulicznego do potrzebnych komponentów bez ograniczania obrotu. Umożliwiają obrót o 360 stopni wokół własnej osi. Ułatwiają i przyspieszają pracę, a tym samym obniżają koszty.
Moment obrotowy lub też moment skrętu wyraża działanie siły na punkt oddalony od osi obrotu (wału rotatora). Fizycznie jest to moment siły. Nazwa moment obrotowy używana jest w obszarach technicznych dla obrotowych układów napędowych.
Zazwyczaj podaje się go w jednostkach Nm (niutonometr), a moment obrotowy 1 Nm oznacza, że wał wywiera siłę 1 niutona w punkcie oddalonym o jeden metr od osi.
