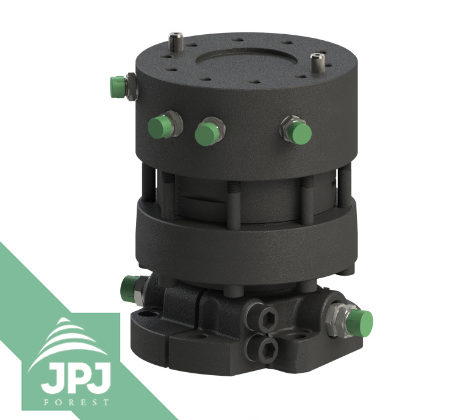

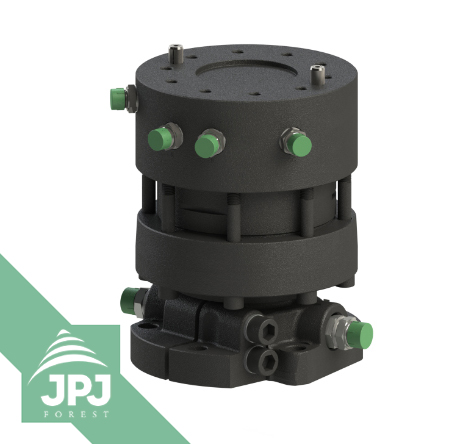

Rotator hydrauliczny Formiko FHR 6FF2X

Rotatory hydrauliczne Formiko

Praktyczne zastosowanie rotatorów hydraulicznych Formiko jest bardzo szerokie: hydrauliczne ramiona/żurawie montowane na przyczepach transportowych do ciągników, przyczepach do quadów i mini ciągników, hydrauliczne dźwigi manipulacyjne do pracy z drobnymi odpadami, bioodpadami, mniejsze maszyny budowlane – np. w połączeniu z wiertarkami, itp. Można je podzielić na 3 podstawowe grupy w zależności od rodzaju montażu (typ mocowania do hydraulicznego ramienia/żurawia) oraz sposobu zaczepienia/mocowania akcesoriów roboczych (chwytaków do kłód, chwytaków polipowych, łopaty itp.):

1) Rotatory wałowe – akcesoria robocze mocuje się do rotatora poprzez nasuwanie na wał (dolna część) i blokowanie za pomocą sworznia. Górne połączenie rotatora z konstrukcją ramienia hydraulicznego (lub części łączącej) zapewnione jest za pomocą tulei i sworznia lub przez stałe połączenie z konstrukcją ramienia.

Do tej grupy należą następujące rotatory: FHR 1.000LFHR 3.000LFHR 4.500L

2) Rotatory kołnierzowe – akcesoria robocze mocuje się do rotatora za pomocą kołnierza – „na śrubach” (dolna część). Górne połączenie rotatora z konstrukcją ramienia hydraulicznego (lub części łączącej) zapewnione jest za pomocą tulei i sworznia lub przez stałe połączenie z konstrukcją ramienia.

Do tej grupy należą następujące rotatory: FHR 3.000 SFFHR 4.500 RFFHR 4.500 SF

3) Rotatory z mocowaniem trwałymrotator hydrauliczny zamocowany jest na stałe za pomocą śrub, zarówno do akcesoriów roboczych, jak i do konstrukcji ramienia hydraulicznego.

Do tej grupy należą następujące rotatory: FHR 6FF2X

Rotatory i chwytaki – Informacje

Maks. statyczne obciążenie osiowe = „jak duże obciążenie może wisieć na rotatorze” (10 kN = około 1 000 kg)

Maks. obciążenie osiowe dynamiczne = „jak duży ładunek może obracać rotator
(5 kN = około 500 kg)

Rotatory stosowane są w maszynach przemysłowych, które wymagają nieograniczonego obrotu pracujących żurawi mechanicznych (ramion hydraulicznych). Ze względu na swoją konstrukcję rotatory umożliwiają płynną dostawę oleju hydraulicznego do potrzebnych komponentów bez ograniczania obrotu. Umożliwiają obrót o 360 stopni wokół własnej osi. Ułatwiają i przyspieszają pracę, a tym samym obniżają koszty.

Moment obrotowy lub też moment skrętu wyraża działanie siły na punkt oddalony od osi obrotu (wału rotatora). Fizycznie jest to moment siły. Nazwa moment obrotowy używana jest w obszarach technicznych dla obrotowych układów napędowych.

Zazwyczaj podaje się go w jednostkach Nm (niutonometr), a moment obrotowy 1 Nm oznacza, że wał wywiera siłę 1 niutona w punkcie oddalonym o jeden metr od osi.

Więcej informacji
Cena bez VAT 825,-€
Cena z VAT 998,-€
w magazynie

Podstawowa specyfikacja techniczna

Maks. obciążenie osiowe statyczne +60 kN (6 000 kg) / -50 kN (5 000 kg)
Maks. obciążenie osiowe dynamiczne +30 kN (3 000 kg) / -25 kN (2 500 kg)
Moment obrotowy przy 25 MPa 1 850 Nm
Zalecany przepływ oleju 25 l/min
Waga 46 kg
